滾珠絲杠—傳動世界的關鍵機械部件！你真的了解嗎？

滾珠螺桿（Ballscrew），別名球螺桿、導螺桿，是一種鋼珠介于螺帽與螺桿之間做運動，將傳統螺桿之滑動接觸轉換成滾動接觸然后再將螺帽內的鋼珠回轉運動轉為直線運動的傳動機械組件。

滾珠螺桿具有定位精度高、高壽命、低污染和可做高速正逆向的傳動及變換傳動等特性，因具上述特性，滾珠螺桿已成為近來精密科技產業及精密機械產業的定位及測量系統上的重要零組件之一。

滾珠螺桿主要為螺桿、螺帽、鋼珠、固定座、刮刷器及回流管所構成的，依其循環系統的不同更分為外循環式、內循環式、端塞循環式滾珠螺桿。

滾珠螺桿的結構傳統分為內循環結構(以圓形反向器和橢圓形反向器為代表)和外循環結構(以插管為代表)兩種。

這兩種結構也是最常用的結構。這兩種結構性能沒有本質區別，只是內循環結構安裝連接尺寸??；外循環結構安裝連接尺寸大。

目前，滾珠絲杠副的結構已有10多種，但比較常用的主要有：內循環結構；外循環結構；端蓋結構；蓋板結構。

內循環結構反向器的形狀有多種多樣，但是，常用的外形就是圓形和橢圓形。由于圓形滾珠反向通道較短，因此，在流暢性上不如橢圓形結構。

現在，**的反向器結構為橢圓形內通道結構，由于滾珠反向不通過絲杠齒頂，類似外循環結構，因此，消除了絲杠齒頂?shù)菇钦`差給滾珠反向帶來的影響。但由于制造工藝較復雜，影響了這種結構的推廣。

滾珠螺桿發展至今，已經廣泛應用到各產業機械的定位精度控制上如精密工具機 、產業機械 、電子機械 、輸送機械的重要主角。

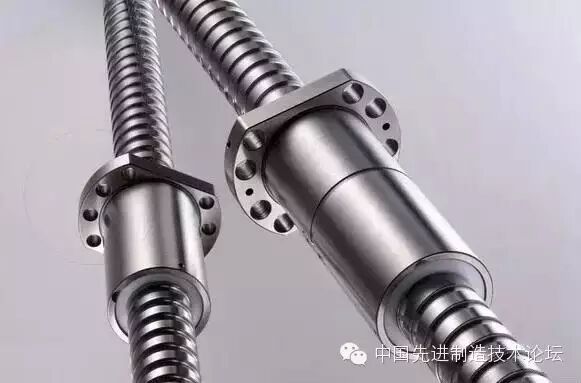

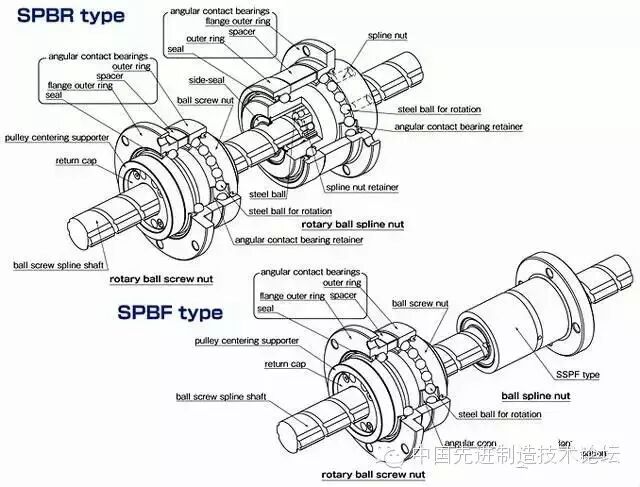

NB這名字的來由自然不是自詡很NB，而是日本軸承的縮寫。以他們的SPBR為例看看滾珠軸承的組成。

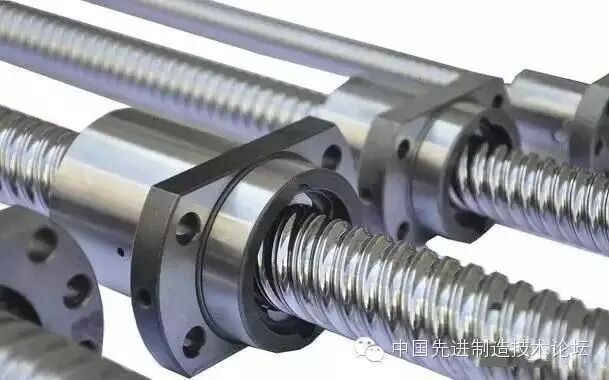

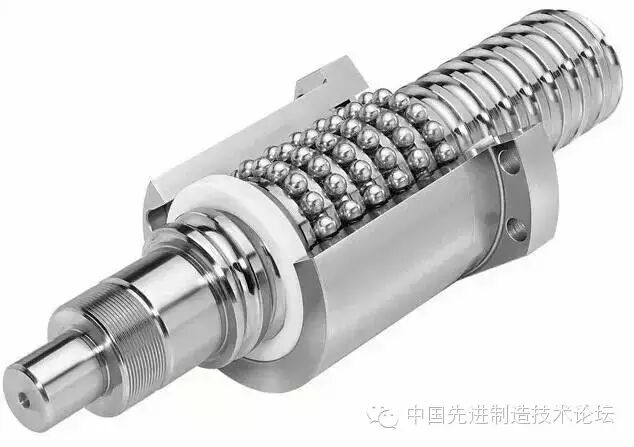

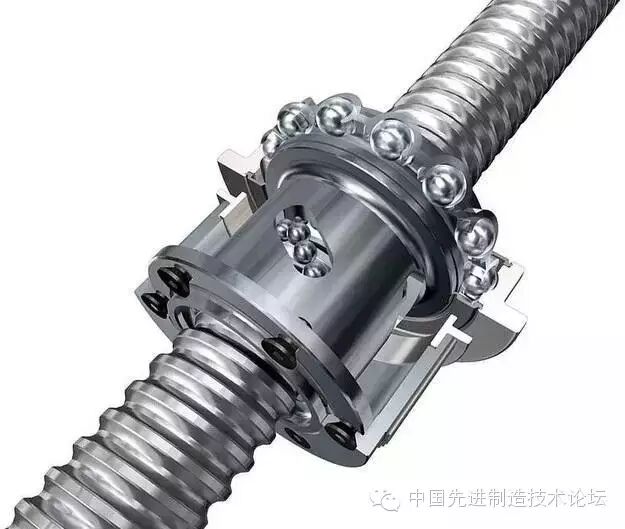

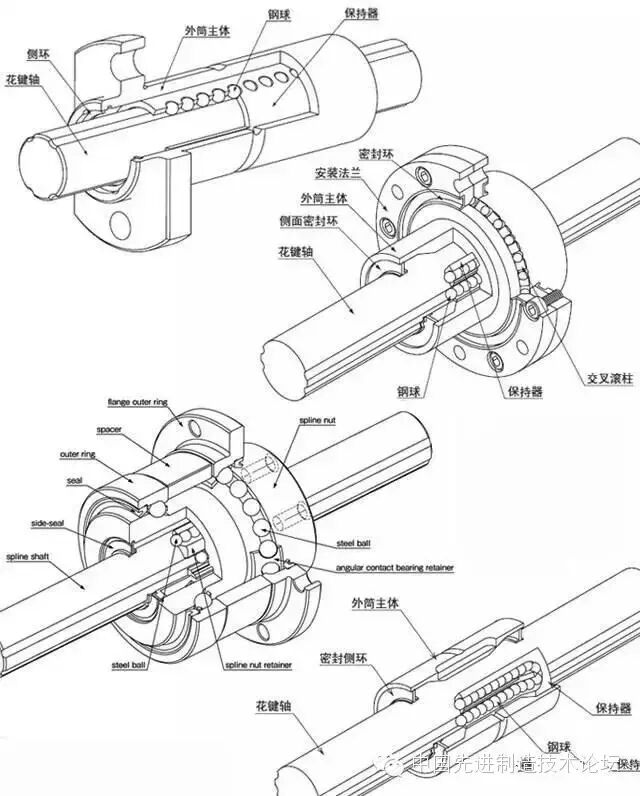

圖為滾珠絲杠剖面圖

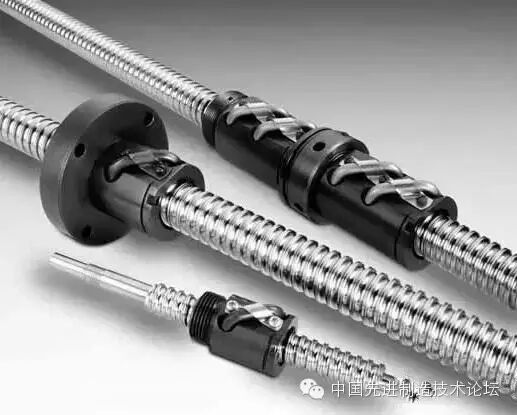

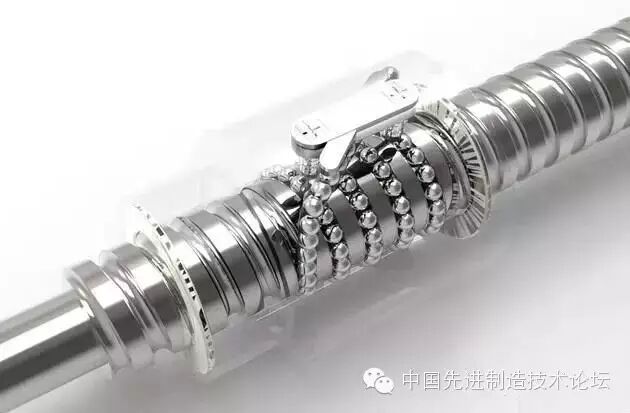

圖為滾珠絲杠剖面圖

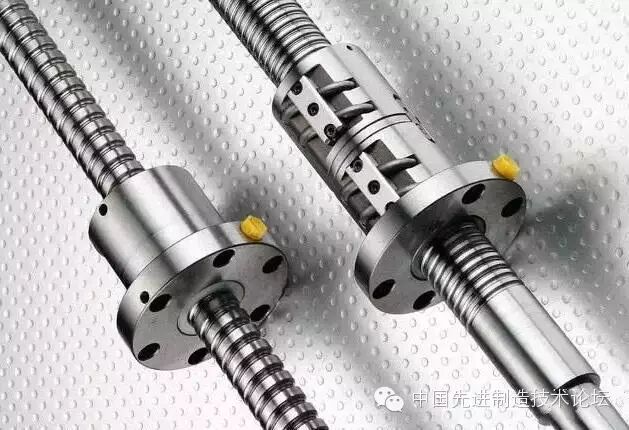

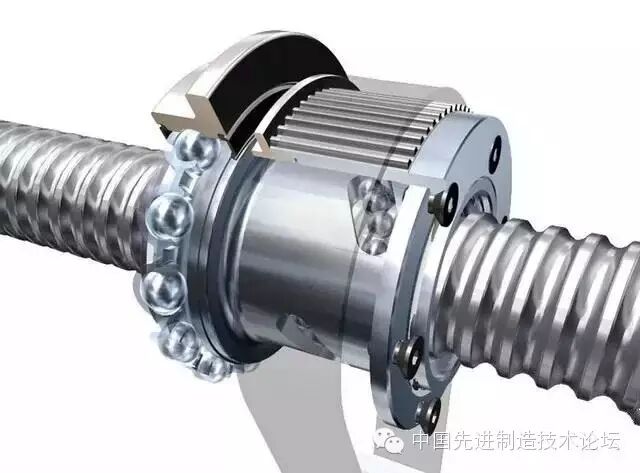

圖為滾珠絲杠剖面圖

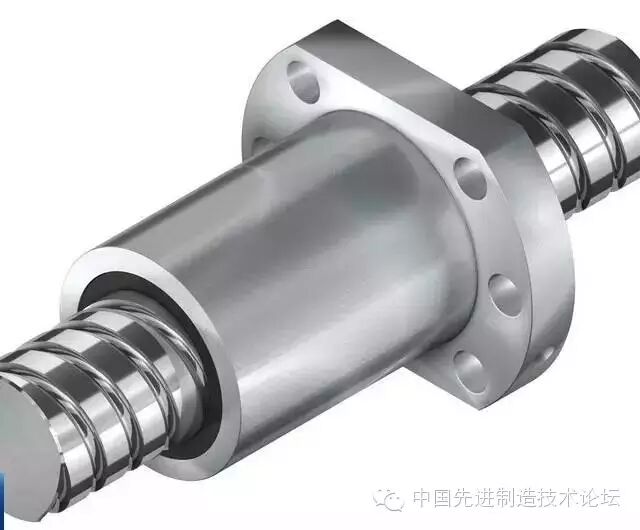

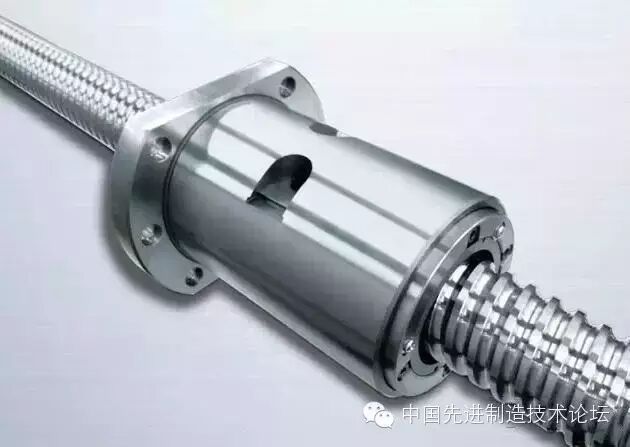

圖為HIWIN（上銀科技）量產的滾珠螺桿。發展至今，上銀已成為全球占三望二的第三大滾珠螺桿、線性滑軌等精密機械業者（前兩名都是日本廠商分別是日本的THK及NSK）。

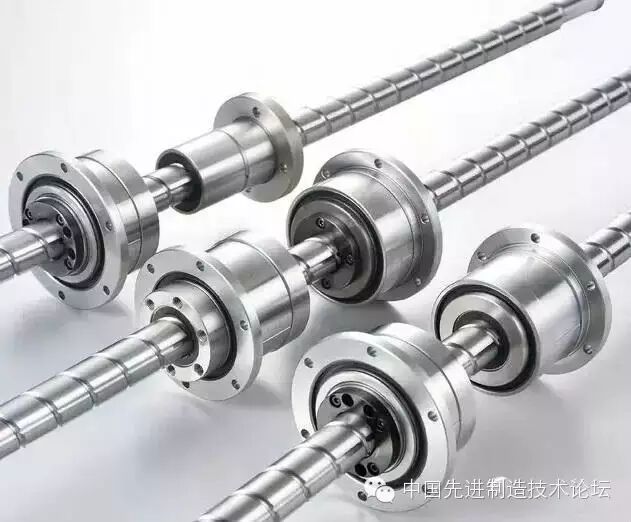

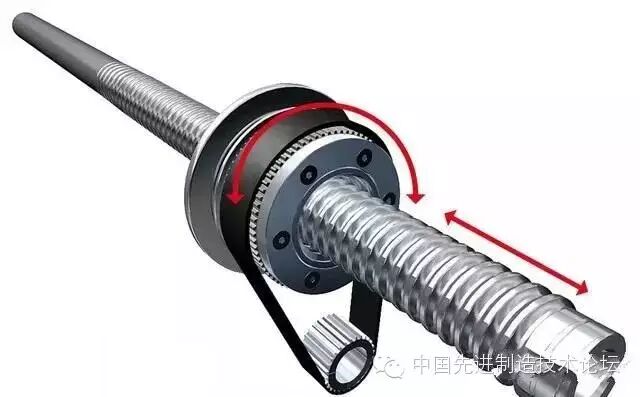

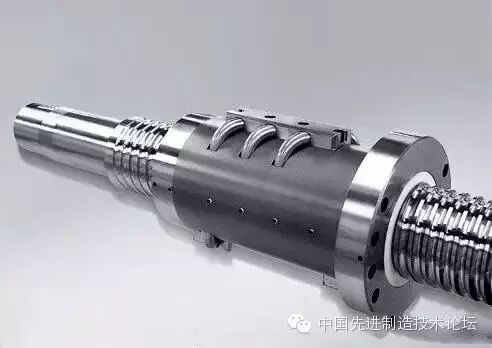

圖為HIWIN（上銀科技）量產的滾珠螺桿。上銀連帶臺灣在滾珠螺桿的整體研發及量產能力上，也已跟其他先進工業國家并駕齊驅，成為世界上主要的供貨基地，成為臺灣機械零組

排名第二的NSK是日本公司，大名日本精工株式會社，1916年成立。他們把滾珠絲杠放在精機的分類里。
